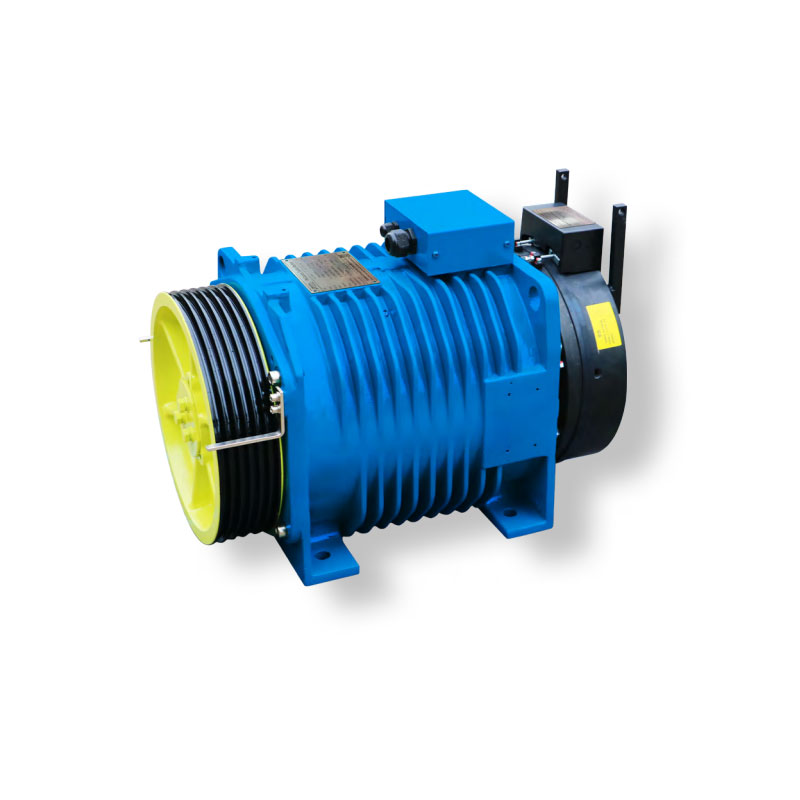

Macchine della serie WR-D
| Capacità | 450kg-1000kg |
| Avvolgere | Avvolgimento singolo |
| Rotore | Rotore interno |
| Sottosquadro | U |
| Planarità del cuscinetto del piede | <0,5 mm |
| Grado di protezione | IP41 |
| Classe di isolamento | F |
| Poli | 20 |
| Ciclo di lavoro | S5-40% |
| Tensione nominale del motore | AC380V |
| Freno | Piatto |
| Tensione di prelievo/mantenimento | DC110V |
Fonte di alimentazione con raddrizzatore a onda intera per il freno
| Modello | Capacità kg |
Velocità dell'ascensore SM |
Potenza nominale chilowatt |
Corrente nominale A |
Velocità nominale giri/min |
Frequenza Hz |
Diametro della puleggia mm |
Coppia Nm |
Corde | Dist. scanalatura mm |
Angolo di taglio | Angolo della scanalatura | Corda |
Shaft Load kg |
Maniglia Ruota | Rilascio remoto | Inerzia kg m^2 |
Peso kg |
| WR-450-100-D | 450 | 1.0 | 2.7 | 8.0 | 119 | 19.9 | 320 | 218 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | S/N | 0.32 | 150 |
| WR-450-150-D | 1.5 | 4.3 | 12.5 | 179 | 29.8 | 228 | ||||||||||||
| WR-450-160-D | 1.6 | 4.6 | 191 | 31.8 | ||||||||||||||
| WR-450-175-D | 1.75 | 5.0 | 209 | 34.8 | ||||||||||||||
| WR-450-200-D | 2.0 | 5.7 | 14.3 | 239 | 39.8 | |||||||||||||
| WR-630-100-D | 630 | 1.0 | 3.8 | 9.5 | 119 | 19.9 | 320 | 305 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 2200 | N | S/N | 0.43 | 195 |
| WR-630-150-D | 1.5 | 6.0 | 16.0 | 179 | 29.8 | 320 | ||||||||||||
| WR-630-160-D | 1.6 | 6.4 | 191 | 31.8 | ||||||||||||||
| WR-630-175-D | 1.75 | 7.0 | 209 | 34.8 | ||||||||||||||
| WR-630-200-D | 2.0 | 8.0 | 18.0 | 239 | 39.8 | |||||||||||||
| WR-800-100-D | 800 | 1.0 | 4.8 | 12.0 | 119 | 19.9 | 320 | 387 | 6-Φ8 | 12 | β=90° | γ=30° | 2:1 | 2200 | N | S/N | 0.45 | 205 |
| WR-800-150-D | 1.5 | 7.6 | 21.0 | 179 | 29.8 | 406 | ||||||||||||
| WR-800-160-D | 1.6 | 8.1 | 191 | 31.8 | ||||||||||||||
| WR-800-175-D | 1.75 | 8.9 | 209 | 34.8 | ||||||||||||||
| WR-800-200-D | 2.0 | 10.1 | 24.0 | 239 | 39.8 | |||||||||||||
| WR-1000-100-D | 1000 | 1.0 | 6.1 | 14.5 | 119 | 19.9 | 320 | 484 | 6-Φ8 | 12 | β=90° | γ=30° | 2:1 | 2500 | N | S/N | 0.46 | 215 |
| WR-1000-150-D | 1.5 | 9.5 | 25.5 | 179 | 29.8 | 507 | ||||||||||||
| WR-1000-160-D | 1.6 | 10.1 | 191 | 31.8 | ||||||||||||||
| WR-1000-175-D | 1.75 | 11.1 | 209 | 34.8 | ||||||||||||||
| WR-1000-200-D | 2.0 | 12.7 | 30.5 | 239 | 39.8 |
Notes:
1.La tensione di presa/mantenimento del freno è DC110V. Non è necessario un interruttore di tensione.
2.Il rapporto di equilibrio è 0,45~0,5.
3. Applicazione di rigenerazione, consultarci, quindi ordinare con le note.
