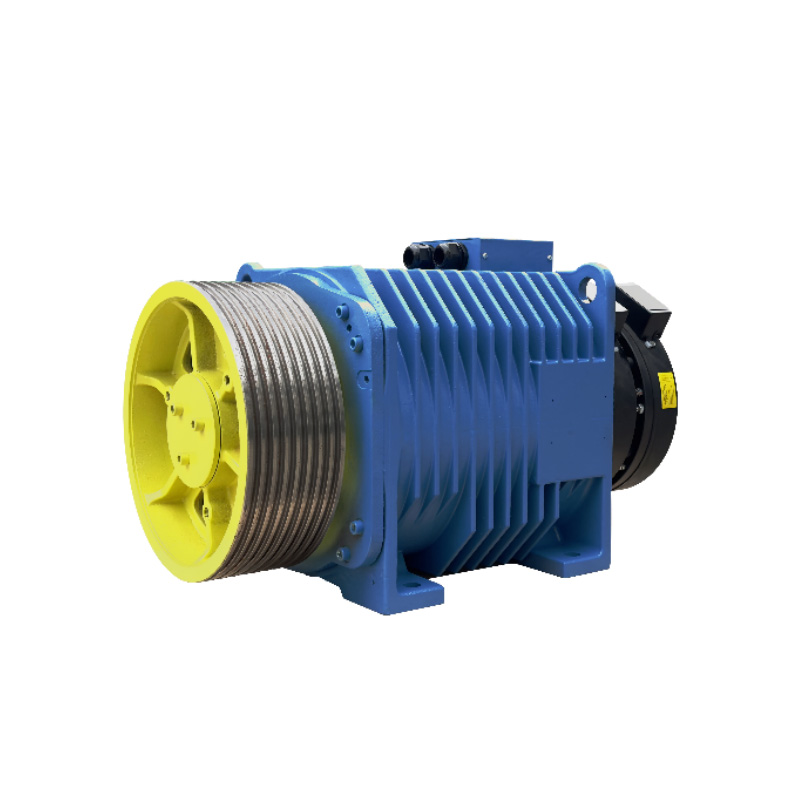

MACCHINE DELLA SERIE WE (PULEGGIA DA 400 mm).
| Capacità | 272 kg-680 kg |
| Avvolgere | Avvolgimento singolo |
| Rotore | Rotore esterno |
| Sottosquadro | U |
| Planarità del cuscinetto del piede | <0,5 mm |
| Grado di protezione | IP41 |
| Classe di isolamento | F |
| Poli | 30 |
| Ciclo di lavoro | S5-40% |
| Tensione nominale del motore | AC380V |
| Freno | Bloccare |
| Tensione di prelievo/mantenimento | DC110V |
Fonte di alimentazione con raddrizzatore a onda intera per il freno
| Modello | Capacità kg |
Velocità dell'ascensore SM |
Potenza nominale chilowatt |
Corrente nominale A |
Velocità nominale giri/min |
Frequenza Hz |
Diametro della puleggia mm |
Coppia Nm |
Corde | Dist. scanalatura mm |
Angolo di taglio | Angolo della scanalatura | Corda | Carico dell'albero kg |
Maniglia Ruota | Rilascio remoto | Inerzia kg·m^2 |
Peso kg |
| WE-272-100 | 272 | 1.0 | 1.8 | 4.4 | 95 | 23.8 | 400 | 181 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-272-150 | 1.5 | 27 | 7.5 | 143 | 35.8 | |||||||||||||
| WE-272-160 | 1.6 | 2.9 | 153 | 38.3 | ||||||||||||||
| WE-272-175 | 1.75 | 3.2 | 167 | 41.8 | ||||||||||||||
| WE-272-200 | 2.0 | 3.6 | 8.7 | 191 | 47.7 | |||||||||||||
| WE-320-100 | 320 | 1.0 | 2.1 | 5.1 | 95 | 23.8 | 400 | 213 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-320-150 | 1.5 | 3.2 | 8.8 | 143 | 35.8 | |||||||||||||
| WE-320-160 | 1.6 | 3.4 | 153 | 38.3 | ||||||||||||||
| WE-320-175 | 1.75 | 3.7 | 167 | 41.8 | ||||||||||||||
| WE-320-200 | 2.0 | 4.3 | 10.2 | 191 | 47.7 | |||||||||||||
| WE-400-100 | 400 | 1.0 | 2.7 | 6.4 | 95 | 23.8 | 400 | 266 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-400-150 | 1.5 | 4.0 | 11.0 | 143 | 35.8 | |||||||||||||
| WE-400-160 | 1.6 | 4.3 | 153 | 38.3 | ||||||||||||||
| WE-400-175 | 1.75 | 4.7 | 167 | 41.8 | ||||||||||||||
| WE-400-200 | 2.0 | 5.3 | 12.7 | 191 | 47.7 | |||||||||||||
| WE-450-100 | 450 | 1.0 | 3.0 | 7.2 | 95 | 23.8 | 400 | 299 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-450-150 | 1.5 | 4.5 | 12.2 | 143 | 35.8 | |||||||||||||
| WE-450-160 | 1.6 | 4.8 | 153 | 38.3 | ||||||||||||||
| WE-450-175 | 1.75 | 5.2 | 167 | 41.8 | ||||||||||||||
| WE-450-200 | 2.0 | 6.0 | 14.3 | 191 | 47.7 | |||||||||||||
| WE-600-100 | 600 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-600-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-600-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-600-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-600-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-630-100 | 630 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-630-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-630-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-630-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-630-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-680-100 |
680 |
1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-680-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-680-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-680-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-680-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 |
Note:
1.La tensione di presa/mantenimento del freno è DC110V. Non è necessario un interruttore di tensione.
2.Il rapporto di equilibrio è 0,45~0,5.
3. Applicazione di rigenerazione, consultarci, quindi ordinare con le note.
