L'avvolgimento modulare a dente singolo per statore stabilisce un nuovo standard per una produzione ad alta efficienza

Poiché il settore degli ascensori richiede macchine di trazione più veloci, di maggiore capacità e a basso rumore, lo statore, in quanto "cuore della potenza" della macchina di trazione, la precisione del processo di avvolgimento, l'efficienza e il controllo dei costi sono diventati la chiave per la competitività principale di un'azienda. Il tradizionale processo di avvolgimento a tutto tondo ha presentato alcuni problemi, tra cui spreco di materiale, cambio complicato, precisione insufficiente delle dimensioni della bobina, che sono difficili da soddisfare gli elevati standard della moderna produzione di macchine da trazione. Questo nuovo sviluppo dell'avvolgimento modulare a dente singolo per statore apporta innovazioni produttive a tutto tondo nell'industria delle macchine da trazione con la logica innovativa di "scomporre il tutto in pezzi".

Innovazioni fondamentali

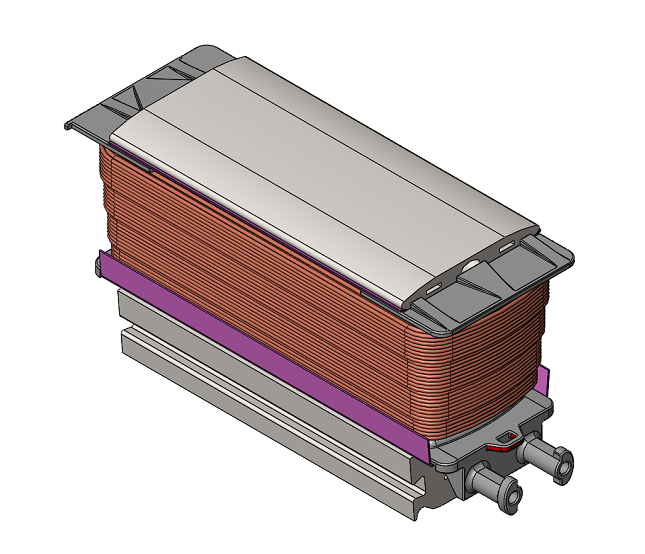

Il tradizionale processo di avvolgimento dello statore a tutto tondo richiede un unico avvolgimento su uno statore completo, che non solo incontra difficoltà nella disposizione dei cavi a causa della limitazione dello spazio delle fessure, ma presenta anche problemi come il basso utilizzo del materiale e gli elevati costi di riparazione.  Una volta che una qualsiasi bobina di avvolgimento si guasta, l'intero statore viene spesso rottamato. L'avvolgimento modulare a dente singolo ribalta completamente questo processo tradizionale disassemblando il pacco di lamierini dello statore in più moduli standardizzati a dente singolo. Attraverso l'allineamento del processo di "smontaggio - avvolgimento - assemblaggio", si ottengono molteplici progressi:

• Nessun vincolo di spazio per l'avvolgimento: ogni modulo a singolo dente ha un volume ridotto e un peso leggero, consentendo una disposizione precisa degli avvolgimenti concentrati ed evitando i problemi di schiacciamento del filo e danni allo strato isolante nel tradizionale processo di avvolgimento completo.

• Spreco di materiale significativamente ridotto: lo stampaggio di denti singoli non richiede il buffer di materiale di forma circolare e il tasso di utilizzo dei materiali raschiati è notevolmente migliorato, aumentando notevolmente il tasso di utilizzo totale del materiale.

• Perdita di guasti sotto controllo: se c'è un problema derivante da una singola bobina di denti, potremmo sostituire solo questa bobina, invece di rottamare l'intero statore.  In questo modo si riducono notevolmente i costi di produzione.

Configurazione avanzata

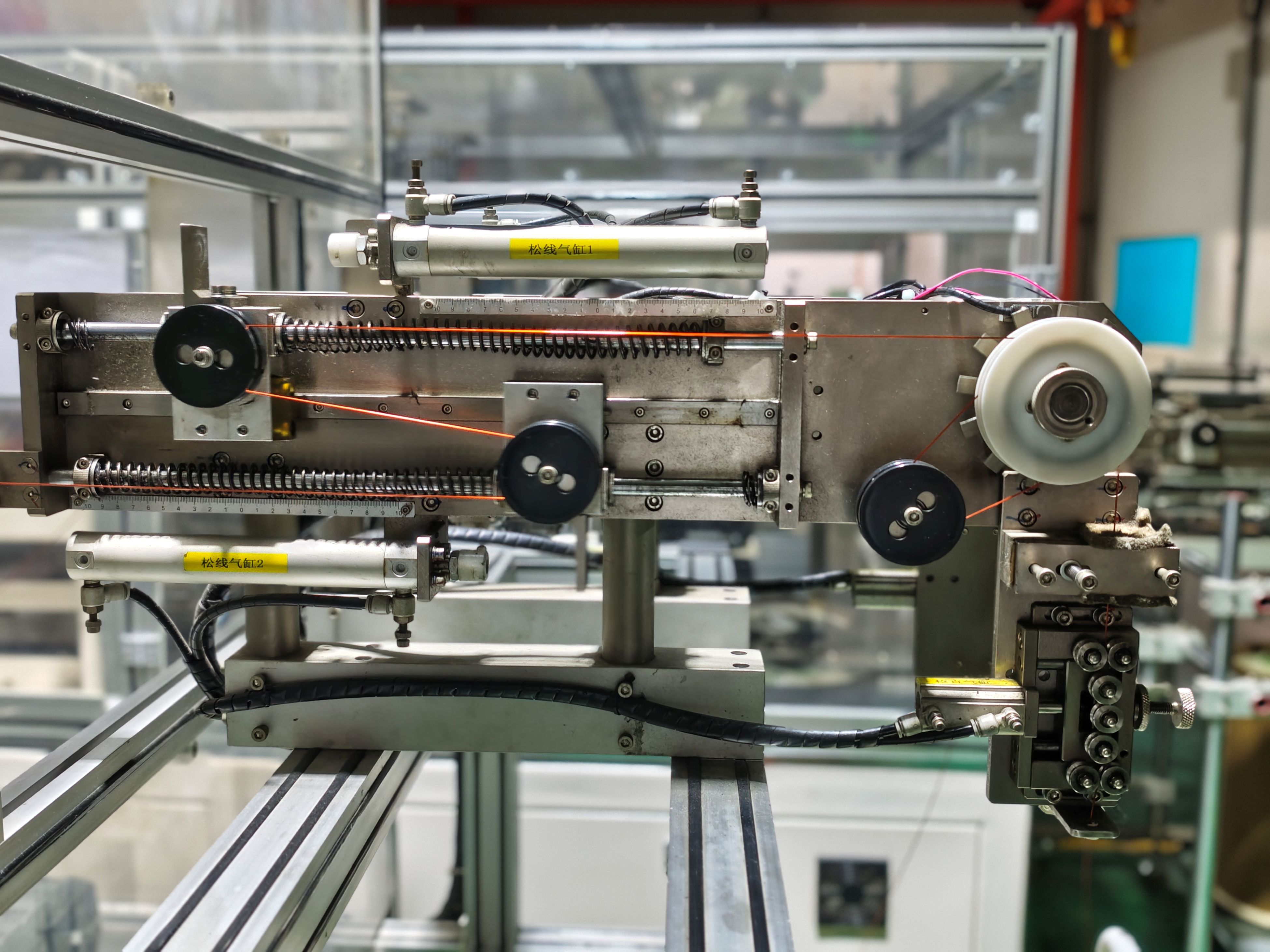

Una soluzione personalizzata di avvolgimento a blocchi per la produzione di statori di macchine di trazione, caratterizzata da una configurazione ad alte specifiche e da un design intelligente, raggiunge un triplo salto affidabile in termini di precisione, efficienza e stabilità:

1. Controllo ad alta precisione, che soddisfa le esigenze delle macchine da trazione ad alta velocità.

Dotato di schede di controllo del movimento di rinomati marchi, la precisione di posizionamento dell'albero di avvolgimento e la precisione di disposizione dei cavi potrebbero raggiungere il livello di fascia alta del settore.

In combinazione con i servo tenditori, il controllo della tensione è preciso e stabile, adatto a vari spessori di fili smaltati, garantendo giri di avvolgimento uniformi e una disposizione stretta, soddisfacendo perfettamente i severi requisiti delle macchine di trazione per ascensori ad alta velocità per la coppia di cogging.

2. Collaborazione multistazione, raddoppiando l'efficienza produttiva

Adottando un design multistazione, può avvolgere simultaneamente più blocchi statorici, migliorando significativamente l'efficienza rispetto alle tradizionali macchine avvolgitrici a tutto tondo.

Supporta l'archiviazione di più programmi.

L'intera sostituzione e la messa a punto dello stampo sono comode e veloci, migliorando notevolmente l'efficienza del cambio. Durante il carico e lo scarico manuale, l'attrezzatura può continuare ad avvolgere, ottenendo una modalità di produzione continua di "Macchina in funzione mentre il personale riposa".

3. Doppia garanzia di sicurezza e manutenzione, riducendo i rischi di produzione

L'apparecchiatura è dotata di barriere fotoelettriche di sicurezza, pulsanti di arresto di emergenza e dispositivi di protezione interbloccati. Quando gli operatori entrano erroneamente nell'area pericolosa, la macchina può arrestarsi immediatamente, rispettando gli standard di sicurezza internazionali.

I componenti principali sono dotati di parti di marca e di alta qualità. Il design modulare semplifica la sostituzione delle parti vulnerabili, con conseguente basso tasso di guasto e manutenzione semplice, riducendo efficacemente le perdite dovute ai tempi di fermo.

Realizzazione di valore

Per Nidec Elevator Motors, il valore apportato dall'avvolgimento a blocchi dello statore va ben oltre il miglioramento dell'artigianato. Ciò si riflette anche nell’ottimizzazione dell’intera catena dei costi e nel rafforzamento della competitività sul mercato:

• Riduzione significativa dei costi di manodopera: il processo di avvolgimento di blocchi completamente automatizzato può sostituire più lavoratori qualificati e non esiste una soglia operativa elevata di competenze, il che riduce significativamente i costi di gestione e formazione umana.

• Consumo energetico e risparmio di materiale: questo design di avvolgimento centralizzato riduce significativamente la quantità di filo smaltato utilizzato e, combinato con un servosistema efficiente, il consumo energetico operativo dell'apparecchiatura è significativamente inferiore a quello delle apparecchiature tradizionali.

• Miglioramento della stabilità della qualità: il tasso di difettosità degli avvolgimenti viene mantenuto a un livello estremamente basso, il tasso di qualificazione una tantum dei prodotti finiti rimane elevato, riducendo i ritardi e i costi di rilavorazione causati da prodotti non conformi.

Conclusione

Dall'"avvolgimento a cerchio intero" all'"avvolgimento a blocchi", la trasformazione tecnologica dei processi di avvolgimento dello statore è essenzialmente un riflesso della transizione dell'industria delle macchine di trazione verso una produzione intelligente e flessibile. Questo processo innovativo, che combina alta precisione, alta efficienza e basso costo, non solo risolve molti problemi dei processi tradizionali, ma aiuta anche Nidec Elevator Motors a rispondere rapidamente alle richieste di molteplici varietà e piccoli lotti del mercato, cogliendo l'iniziativa nella feroce concorrenza del settore.

In futuro, con l'integrazione della tecnologia industriale dell'Internet of Things, il team di Nidec Elevator Motor otterrà funzioni più intelligenti come il monitoraggio dei dati di produzione in tempo reale e la diagnosi remota degli errori, iniettando continuamente energia nello sviluppo di alta qualità dell'industria manifatturiera delle macchine di trazione!
