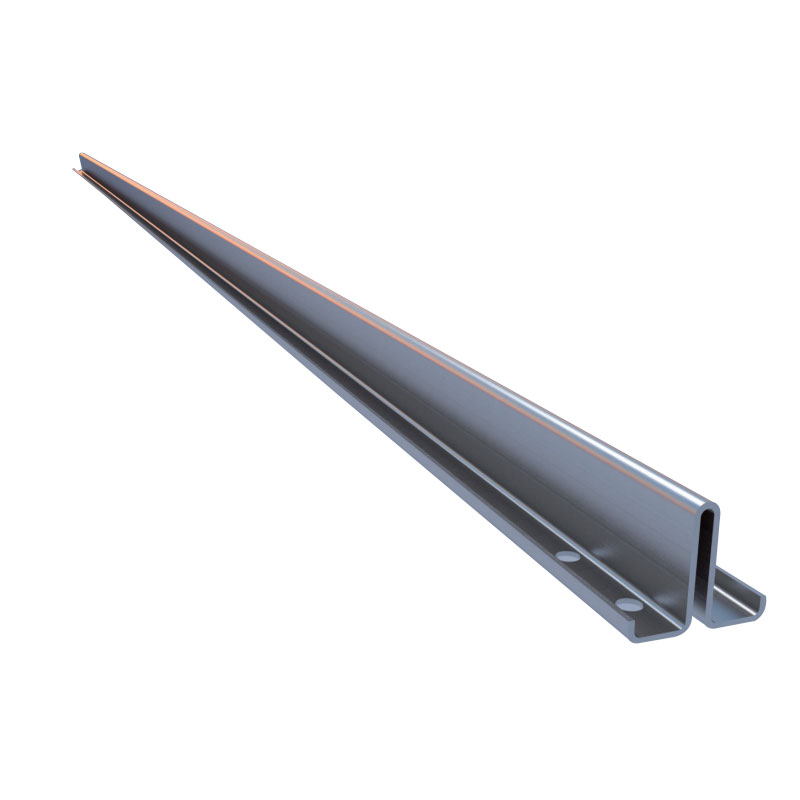

■I prodotti della serie di binari di guida per ascensori cavi Nidec di alta qualità sono prodotti da 18 linee di laminazione speciali formate a freddo, con specifiche di prodotto complete, tra cui TK3A TK5A e binari di guida in schiuma di poliuretano.
Invia richiesta
Descrizione del prodotto
Puoi essere certo di acquistare la guida di guida per ascensore cava Nidec dalla nostra fabbrica.
FORNITORE DI FERROVIA CAVA

Performance Parameter


Conforme alla norma JG/T 5072.3 1996, adattabile alla velocità di marcia dell'ascensore ≤ 1,6 m/s.

Dimensioni
Designazione b1 C f h1 h2 k m r1 a b3 l2 l3 d
Tipo con bordo piatto Tolleranza
±1,0 - ±0,2-0,15 0-0,5 - ±0,40 - - +60'
+20'		 ±0,5 ±0,5 ±0,5 -
TK3 75 ≥1,8 2.2 55±0,2
10±0,2 25 5 90° 43 90 30 10
TK5 87 ≥1,8 3.0 60
16.4 25 3 90° 50 180 20 14
Tipo con bordo rialzato Tolleranza
±1,0 - +0,2-0,15 ±0,3 ±1,0 ±0,45 - - +60'
+20'		 ±0,5 ±0,5 ±0,5 -
TK3A 78 ≥1,8 2.2 60 10 16.4 25 3 90° 45 75 25 11.5
TK5A 78 ≥1,8 3.0 60 10 16.4 25 3 90° 45 75 25 11.5


Caratteristiche Tecniche
Designazione
TK3		 S q1 E lx-x Wx-x lx-x la-a Wa-a la-a
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
3.48 3.01 1.86 11.89 3.27 1.85 6.47 1.73 1.3
TK5 8.56 4.60 2.15 26.90 6.99 2.08 18.61 4.28 1.73
TK3A 4.36 3.74 2.18 18.09 4.74 2.04 13.62 3.49 1.77
TK5A 6.17 4.85 2.14 24.33 6.3 1.99 18.78 4.82 1.74


Performance Parameter



Distanza tra fori, stecche e bulloni (mm)
Designazione b2 h3 h u b3 l1 l2 l3 Bullone Rondella
Tolleranza
- ±1 ±0,2 - ±0,5 ±1,5 ±0,5 ±0,3 - -
TK3 72 40 6 3 43 220 90 30 M8x25 A-8
TK5 88 59 10 4.5 50 400 180 20 M12x30 A-12
TK3A 78 50 12 3 45 200 75 25 M10x30 A-10
TK5A 78 50 10 4 45 200 75 25 M10x30 A-10

Designazione Parlamento Vuoto
Tolleranza
1,0 m/s massimo
Rettilineità f/m massimo
f/5 m massimo		 0,5 mm
2,5 mm
Intrecciare Rmax. 1 mm
Angolo P
M 		0,30 mm
0,20 mm
