Model:K-MC1000

■FUSION™ combina il controllo dell'ascensore con l'inverter, migliorando le prestazioni del sistema
■Conforme allo standard EN81-20: UCMP, rilevamento cortocircuito serratura, bypass serratura funzione, funzione di ispezione della fossa
■Curva a S personalizzata, adatta a diverse applicazioni
■Personalizzazione basata su progetto
■Funzione di test sul campo dell'UCMP
■Funzionamento a pavimento ultra corto
■Precoppia intelligente
■Stima automatica della percentuale del contrappeso
■Configurazione dei parametri semplificata.
■Dispacciamento in roaming
■Sistema di atterraggio con posizione assoluta dell'albero (opzionale)

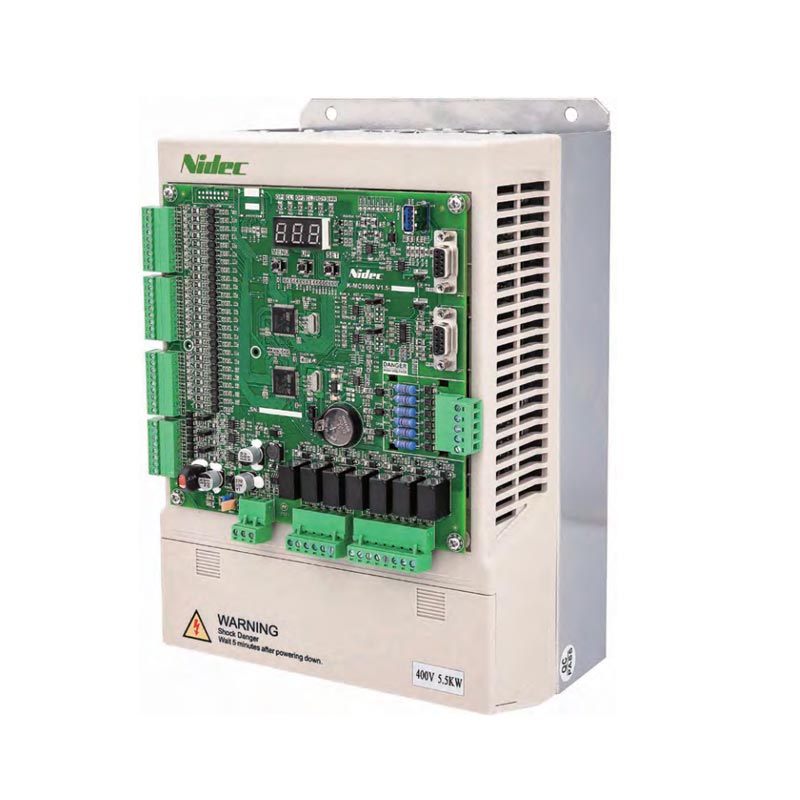

Controllo integrato K-MC1000

Controller per ascensore integrato K-MC1000

Caratteristiche

■FUSION™ combina il controllo dell'ascensore con l'inverter, migliorando le prestazioni del sistema
■Conforme allo standard EN81-20: UCMP, rilevamento cortocircuito serratura, bypass serratura funzione, funzione di ispezione della fossa
■Curva a S personalizzata, adatta a diverse applicazioni
■Personalizzazione basata su progetto
■Funzione di test sul campo dell'UCMP
■Funzionamento a pavimento ultra corto
■Precoppia intelligente
■Stima automatica della percentuale del contrappeso
■Configurazione dei parametri semplificata.
■Dispacciamento in roaming
■Sistema di atterraggio con posizione assoluta dell'albero (opzionale)

K-MC1000 Controllo ascensore integrato

Applicazioni

Tipo di ascensore	Ascensore MRL e MR
Velocità massima	3 m/sec
Piano massimo	128 piani
Ascensore singolo	Raccolta selettiva
Dispacciamento in roaming	6 Controllo del gruppo auto
DBD	8 Controllo piano DBD cabina
Encoder supportato	SEN/COS e ABZ
Gamma di potenza	5,5 ~ 75 kW

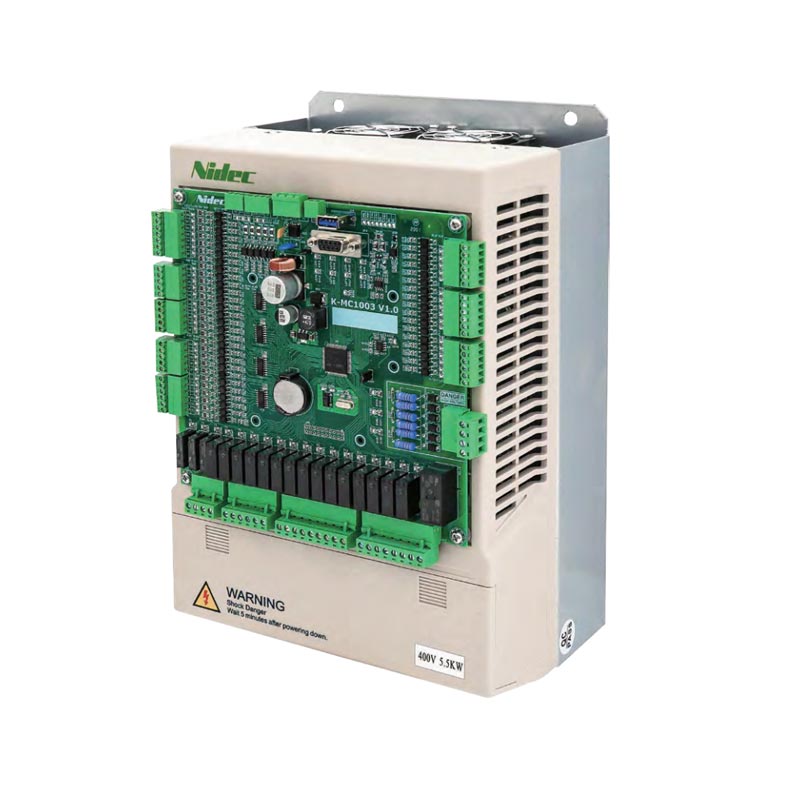

Controllo integrato FUSION 3P (sistema parallelo)

FUSION 3P Integrated Control(Parallel System)

Controller per ascensore integrato Fusion 3P

Caratteristiche

■Utilizza il concetto di progettazione integrata del controllo del motore e della funzione dell'ascensore per risparmiare spazio e migliorare le funzioni di controllo.
■Elaborazione della curva a S diretta a pavimento in tempo reale per migliorare l'efficienza e la qualità di guida lavorare con pavimenti corti fino a 300 mm.
■Ingressi/uscite programmabili sul campo per migliorare la flessibilità.
■Utilizza connessioni parallele per tutti i cablaggi, comprese l'interfaccia porta e le chiamate cabina/atrio.
■Design semplice per applicazioni a vita bassa.
■Fornisce un menu di avvio rapido per facilitare l'installazione.
■Sistema ricco di funzionalità che può interfacciarsi con vari tipi di sistemi di porte.
■Formato interfaccia display disponibile: binario, codice BCD, 7 segmenti

Specifiche generali

Caratteristiche		Descrizioni
1. Caratteristiche tecniche prestazionali
1.1.	Intervallo di tensione in ingresso	3P CA 220 V~240 V-15~10% 3P CA 380 V~440 V-15~10%
1.2.	Piano massimo	17 piani
1.3.	Velocità massima	2 m/s
1.4.	Duplex	Controllo duplex di 2 cabine
2. Caratteristiche dell'interfaccia periferica
2.1.	Terminali di ingresso a bassa tensione	17 ingressi a bassa tensione
2.2.	Interfaccia multiplexing di ingressi e uscite digitali	33 interfacce di controllo del segnale dei pulsanti di chiamata e dei pulsanti di apertura/chiusura della porta
2.3.	Ingresso ad alta tensione	3 porte di ingresso ad alta tensione
2.4.	Uscita digitale	Porta di uscita a 19 relè.
2.5.	Terminale di comunicazione CAN	1 terminale di comunicazione CAN
2.6.	Terminale dell'encoder	Sin/cos, interfaccia encoder incrementale
